Описание

Придать двери уникальный внешний вид и приятную фактуру можно при помощи использования полимерных покрытий. Наша организация использует для этого, как правило, термоотверждаемую полиэфирную порошковую краску, которая представляет собой тонкодисперсный порошок однотонного цвета. Преимущества порошкового напыления состоит в огромном выборе доступной гаммы цветов, оттенков и фактур, прочности и долговечности. При этом достигаются хорошие защитно-декоративное свойства металлической поверхности, эксплуатируемой в том числе в атмосферных условиях. При этом такие покрытия весьма устойчивы к воздействию прямых солнечных лучей и осадков, что позволяет использовать их для покраски наружных дверей.

Поверхность с порошковой краской приобретает свойства, которые при применении традиционных технологий, имеют высокую стоимость или недостижимы.

Фактура поверхности после порошковой окраски

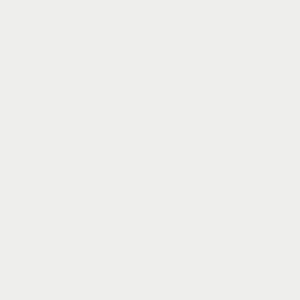

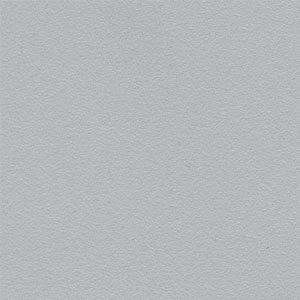

• любые цвета из каталога RAL;

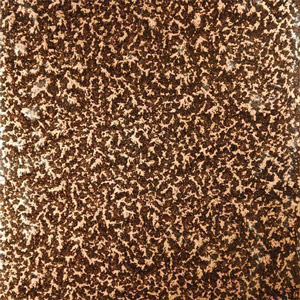

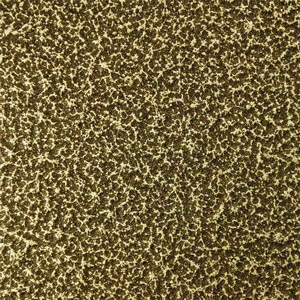

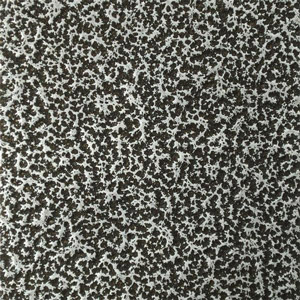

• серия «антик», имитирующая поверхность старинных медных, бронзовых или серебряных предметов.

Широкий выбор окраски поверхности позволяет подобрать дверь к самым изысканным интерьерам.

Технология нанесения

Покрытие, формируемое из полимерных порошков, наносится на окрашиваемую поверхность, подвешенную в специальной камере. При прохождении через пистолет-напылитель краска заряжается (приобретает электростатический заряд) и пристаёт к поверхности двери. Затем дверь помещается в специальную печь, где выдерживается 15 мин при температуре 180 °С. При этом под воздействием высокой температуры на окрашиваемой поверхности полимеризуется плотный слой эластичной пластмассы, равномерно распределяясь по всей площади с очень высокой адгезией. В итоге создаётся долговечное, стойкое, высококачественное и привлекательное на вид ударопрочное покрытие с высокими антикоррозийными свойствами, стойкостью к слабым растворам щелочей, кислот и органическим растворителям, ультрафиолетовым лучам.

Производитель красок даёт следующие показатели порошковой краски:

• влагостойкость при температуре (40 ± 2) °С – 1000 часов;
• стойкость к статическому воздействию воды при температуре (20 ± 2) °С – 500 часов;
• стойкость к статическому воздействию 5 % раствора хлорида натрия (повареной соли) при температуре (20 ± 2) °С – 500 часов;
• стойкость к статическому воздействию 3 % раствора карбоната натрия при температуре (20 ± 2) °С – 500 часов;
• стойкость к соляному туману – 500 часов.

Покрытие имеет рабочий температурный диапазон от минус 60 до плюс 150 °С и толщину 80…120 мкм.
