Резервуары стальные вертикальные

Вертикальные цилиндрические стальные резервуары номинальным объёмом от 100 до 1000 м³, используются при добыче, транспортировании, переработке и хранении нефти и нефтепродуктов, для хранения пластовой и пожарной воды, нефтесодержащих стоков, жидких минеральных удобрений и пищевых жидких продуктов (при условии обеспечения санитарно-гигиенических норм).

Не распространяется на изотермические резервуары (хранение сжиженных газов), баки-аккумуляторы для горячей воды и резервуары для хранения агрессивных химических продуктов

Стальные сварные вертикальные резервуары типа РВС предназначены для хранения светлых и темных нефтепродуктов, запаса пожарной и технической воды, продуктов химической промышленности. Резервуары изготавливаются по индивидуальным проектам, на основании чертежей КМ. Все технические решения, принятые при проектировании резервуаров, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, а так же требованиям ГОСТ 52910-2008.

Резервуары в зависимости от объема и конструктивного исполнения поставляются в одном и более рулонах.

Для различных климатических зон установки и эксплуатации в соответствии с ГОСТ 15150-69 резервуары изготавливаются в 2-х материальных исполнениях:

  • для макроклиматического района с умеренным климатом У;
  • для макроклиматических районов с умеренным и холодным климатом УХЛ.

Технические условия для резервуаров ТУ25.29-009-88715646-2014

Изготовление стальных вертикальных резервуаров

Возможно изготовление резервуара вертикального стального РВС из:

  • малоуглеродистой стали — резервуар вертикальный из малоуглеродистой стали;
  • низколегированной стали — резервуар вертикальный из низколегированной стали;
  • нержавеющей стали — резервуар вертикальный из нержавеющей стали (нержавейки).

Изготовление стальных цилиндрических вертикальных резервуаров РВС, являющихся наиболее дешевым видом нефтехранилищ, осуществляется в достаточно короткие сроки. Технология изготовления резервуаров вертикальных предусматривает использование методов рулонирования, полистовой сборки, а также комбинированный метод.

Изготовление вертикальных резервуаров РВС методом рулонирования представляет собой индустриальный метод сворачивания в рулоны сварных полотнищ, собранных из отдельных обработанных по периметру листов. Преимущество данного метода состоит в уменьшении до минимума сварочных работ на монтажной площадке в среднем на 80 %, поскольку работы по соединению и сварке стенок, днищ, понтонных днищ и днищ плавающих крыш проводятся в заводских условиях с применением автоматической сварки.

Стальные листы модульных размеров 1500 × 6000 мм сваривают с помощью автоматического оборудования в полотнища требуемых размеров и сворачивают на специальные приспособления, которые обеспечивают их перемещение и транспортировку. Длина рулонов достигает 18 м, а вес согласовывается с грузоподъемностью подвижного состава.

Минимальное время монтажа резервуаров вертикальных данным способом уменьшается в 3–4 раза по сравнению с классической системой изготовления резервуаров РВС из сваренных листов.

Комплектация вертикальных резервуаров

Дополнительная комплектация
  • термоизолирующей рубашкой.
  • подогревателями пароводяного типа.
  • входные и выходные патрубки.
  • загрузочно-выгрузочные люки.
  • указатель уровня.
Линия дыхательная
  • Совмещенный дыхательный клапан СМДК-50.
  • Совмещенный дыхательный клапан СМДК-100.
  • Совмещенный дыхательный клапан СМДК-150.
  • Совмещенный дыхательный клапан СМДК-200.
  • Клапан предохранительный реверсивный ППР-40.
  • Клапан шаровой (фланцевый, муфтовый).
  • Мановакуумметр.
  • Огнепреградитель ОПФ-80.
Линия замерная
  • Люк замерный ЛЗ-80.
  • Люк замерный ЛЗ-150.
  • Метрошток.
Линия наполнения
  • Ограничитель налива ОН-80.
  • Клапан отсечной поплавковый КОП-80.
  • Огнепреградитель ОПФ-80.
  • Клапан шаровой ДУ-25.
  • Клапан шаровой (фланцевый, муфтовый).
  • Муфта сливная МС-2Н.
  • Наконечник НШ-75.
Линия выдачи
  • Клапан приемный КП-25.
  • Клапан приемный КП-40.
  • Клапан приемный КП-50.
  • Клапан приемный КП-80.
  • Клапан шаровой (фланцевый, муфтовый).
  • Огнепреградитель ОПФ-80.
Теплообменное устройство
Рассчитывается непосредственно по резервуару.

Спецификация на вертикальные резервуары

Наименование показателя, единицы физических величин Значение показателя
Расположение резервуаров наземное
Плотность хранимых продуктов не более 1015 кг/м³
Максимальная температура корпуса резервуара не выше 180 °С
Минимальная температура корпуса резервуара не ниже -65 °С
Внутреннее избыточное давление не более 2000 Па
Относительное разрежение в газовом пространстве не более 250 Па

Массогабаритные характеристики вертикальных резервуаров

Марка Объем, м³ Высота, мм Диаметр, мм Масса, кг
РВС-100 100 6000 4900 8200
РВС-200 200 6000 6600 12000
РВС-300 300 7500 7500 15000
РВС-400 400 7500 8500 18800
РВС-700 700 9000 10500 26500
РВС-1000 1000 12000 10500 33700
РВС-2000 2000 12000 15200 63600
РВС-3000 3000 12000 19000 87500
РВС-5000 5000 12000 22800 129900

Сертификат соответстия на резервуары

  • Сертификат соответствия на резервуары для хранения нефтепродуктов воды и жидкости Сертификат на резервуары РГЦ и РВЦ

Чертежи вертикальных резервуаров

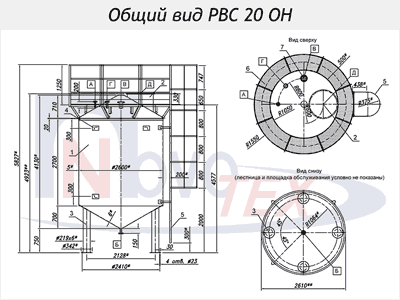

  • Чертеж вертикального резервуара РВС-20 одностенного наземного Чертеж резервуара РВС-20 ОН

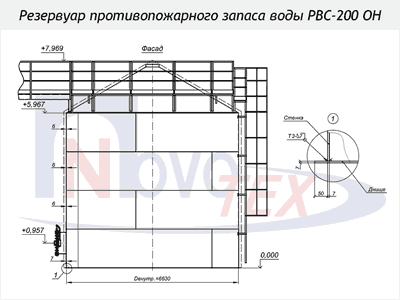

  • Чертеж резервуара противопожарного запаса воды РВС-200 одностенного наземного Чертеж резервуара противопожарного запаса воды РВС-200 ОН

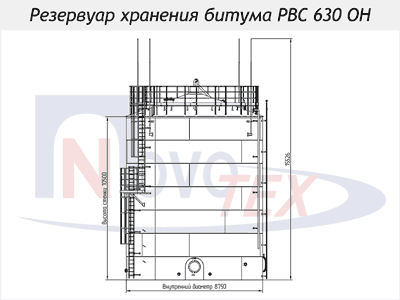

  • Чертеж резервуара хранения битума РВС 630 одностенного наземного Чертеж резервуара хранения битума РВС 630 ОН

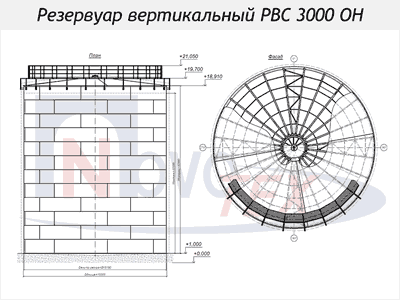

  • Чертеж вертикального резервуара РВС 3000 одностенного наземного Чертеж резервуара РВС-3000 ОН

Примеры вертикальных резервуаров

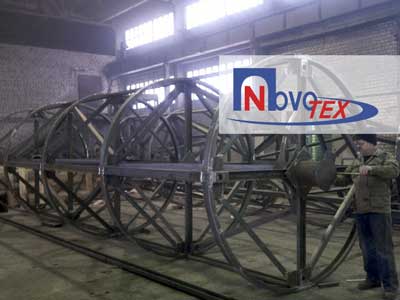

  • Изготовление катушки для вертикального резервуара Изготовление катушки для вертикального резервуара

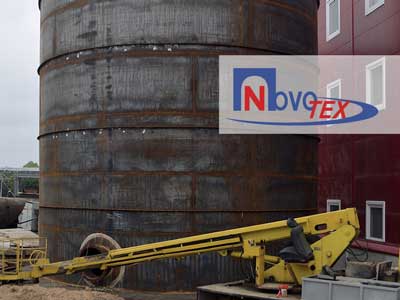

  • Монтаж вертикального резервуара Монтаж вертикального резервуара

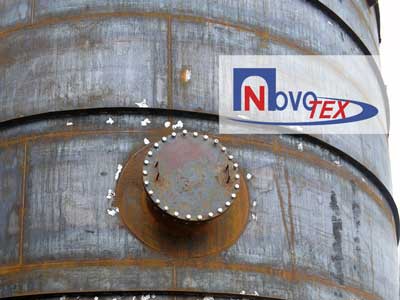

  • Резервуар вертикальный перед покрытием Резервуар вертикальный перед покрытием

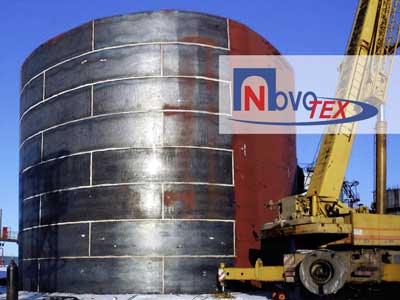

  • Покрытие вертикального резервуара грунтом Покрытие вертикального резервуара грунтом
