Горизонтальные стальные резервуары номинальным объёмом от 3 до 100, 55 и 110 м³ предназначенные для хранения нефтепродуктов, технической воды и неагрессивных жидких продуктов с плотностью до 1300 кг/м³.

Технические условия для резервуаров от 3 до 100 м³ ТУ25.29-006-88715646-2014, 55 м³ ТУ25.29-007-88715646-2014 и 100 м³ ТУ25.29-008-88715646-2014

Конструктивные особенности резервуаров

По конструктивным особенностям резервуары подразделяются на типы:

  • резервуар горизонтальный стальной одностенный (РГС);
  • резервуар горизонтальный стальной двухстенный (РГСД).

Резервуары могут быть надземного и подземного расположения.

Стенка горизонтального резервуара выполняется из нескольких листовых обечаек. Каждая обечайка изготавливается из листовой или рулонной стали. Ширину листов принимают в пределах 1500 мм. Листы и обечайки соединяются между собой сварными стыковыми швами, за исключением монтажных стыков, которые могут свариваться внахлестку.

Для повышения жесткости стенки горизонтального резервуара укрепляют опорными и промежуточными кольцами жесткости. Опорные кольца жесткости имеют дополнительную, чаще всего треугольную диафрагму. Для обеспечения жесткости при транспортировке и монтаже, восприятия вакуума и ветровой нагрузки стенку резервуара горизонтального усиливают кольцами жесткости из прокатных уголков, свальцованных на перо и приваренных пером к стенке. Днище горизонтального резервуара плоским при избыточном давлении до 40 кПа и коническим до 70 кПа. Плоское днище чаще всего подкрепляется ребрами жесткости. Рекомендуемая толщина стенки рассматриваемого горизонтального резервуара повышенного давления принимается равной 4 или 5 мм в зависимости от объема и избыточного давления в горизонтальном резервуаре.

Наземные горизонтальные резервуары опираются на две седловидные опоры, или на две опоры стоечного типа. Угол охвата седловидной опоры изменяется от 60 до 120°. Подземные резервуары комплектуются технологическими колодцами, обеспечивающими доступ к горловине и технологическим трубопроводам.

Резервуары комплектуются трубопроводами, запорной арматурой и оборудованием, обеспечивающим безопасное хранение среды.

Одностенные горизонтальные резервуары

Предназначены для подземного и наземного хранения нефтепродуктов. Используются для формирования резервуарного парка в традиционных и блочных АЗС. Резервуары рассчитаны на рабочее давление внутри корпуса до 0,07 МПа (0,7 кгс/см2), температуру хранения продукции от +50°С до –60°С и сейсмичность до 7 баллов. Изготавливаются по ТУ. Межстенное пространство резервуаров заполняется Тосолом. Каждый резервуар снабжен системой визуального контроля уровня межстенной жидкости. Конструкция резервуаров предусматривает установку одно- и дву- стенных перегородок для хранения различных видов топлива и полностью соответствует НПБ 111-98.

Двустенные горизонтальные резервуары

Предназначены для наземного и подземного хранения пожарной, технической и питьевой воды, масел, продуктов химической промышленности, временного хранения светлых и темных нефтепродуктов. Резервуары рассчитаны на рабочее давление внутри корпуса до 0,07 МПа (0,7 кгс/см2), температуру хранения продукции от +50°С до –60°С и сейсмичность до 7 баллов.

Оборудование горизонтальных резервуаров

  • опоры приварные;
  • резервуар;
  • люк-лаз с крышкой;
  • дыхательная линия;
  • огневой предохранитель ОП-40;
  • люк замерный ЛЗ-80;
  • колодец технологический 1200х3200;
  • мановаккуомметр;
  • клапан дыхательный СМДК-50;
  • клапан приемный КП-40;
  • линия выдачи ДУ-40;
  • уровнемер ПМП-201;
  • линия наполнения ДУ-80;
  • рым строповочный;
  • ограничитель налива ОН-80;
  • труба дренажная межстенного пространства;
  • сигнализатор многоканальный;
  • бак расширительный;
  • кран шаровый ДУ-50.

Резервуары комплектуются трубопроводами, запорной арматурой и оборудованием, обеспечивающим безопасную эксплуатацию.

Комплектация горизонтальных резервуаров

Дополнительная комплектация
  • термоизолирующей рубашкой;
  • подогревателями пароводяного типа;
  • входные и выходные патрубки;
  • загрузочно-выгрузочные люки;
  • указатель уровня.
Линия дыхательная
  • Совмещенный дыхательный клапан СМДК-50;
  • Совмещенный дыхательный клапан СМДК-100;
  • Совмещенный дыхательный клапан СМДК-150;
  • Совмещенный дыхательный клапан СМДК-200;
  • Клапан предохранительный реверсивный ППР-40;
  • Клапан шаровой (фланцевый, муфтовый);
  • Мановакуумметр;
  • Огнепреградитель ОПФ-80.
Линия замерная
  • Люк замерный ЛЗ-80;
  • Люк замерный ЛЗ-150;
  • Метрошток.
Линия наполнения
  • Ограничитель налива ОН-80;
  • Клапан отсечной поплавковый КОП-80;
  • Огнепреградитель ОПФ-80;
  • Клапан шаровой ДУ-25;
  • Клапан шаровой (фланцевый, муфтовый);
  • Муфта сливная МС-2Н;
  • Наконечник НШ-75.
Линия выдачи
  • Клапан приемный КП-25;
  • Клапан приемный КП-40;
  • Клапан приемный КП-50;
  • Клапан приемный КП-80;
  • Клапан шаровой (фланцевый, муфтовый);
  • Огнепреградитель ОПФ-80.
Теплообменное устройство Рассчитывается непосредственно по резервуару.

Спецификация на горизонтальные резервуары

Наименование показателя, единицы физических величин Значение показателя
Плотность хранимых в резервуарах нефтепродуктов не более 1300 кг/м3
Рабочее избыточное давление для резервуаров с коническими днищами не более 0,07 МПа
Рабочее избыточное давление для резервуаров с коническими днищами не более 0,07 МПа
Рабочее избыточное давление для резервуаров с плоскими днищами не более 0,04 МПа
Рабочее относительное разряжение в газовом пространстве не должно превышать 0,0001 МПа

Массогабаритные характеристики горизонтальных резервуаров

Марка Объем, м³ Диаметр, мм Длинна, мм Кол-во опор, шт. Масса, кг Площадь поверхности, м²
одно- стенные дву- стенные наружная внутренняя
РГЦ-3 3 1400 2060 2 530 830 13 16
РГЦ-5 5 1900 2000 2 700 1100 19 23
РГЦ-10 10 2068 3400 2 990 1800 27 33
РГЦ-15 15 2068 4900 2 1400 2600 37 44
РГЦ-20 20 2400 4900 2 1700 3100 44 51
РГЦ-25 25 2400 6600 2 2150 3700 52 67
РГЦ-30 30 2400 7600 3 2650 4400 62 77
РГЦ-40 40 2400 9600 4 3100 5500 74 89
РГЦ-50 50 2800 9600 4 3700 6500 92 110
РГЦ-60 60 2800 10600 4 4000 7100 105 126
РГЦ-75 75 3240 9600 4 4500 8500 109 122
РГЦ-100 100 3240 12600 5 5400 10900 140 168

Сертификат соответстия на резервуары

  • Сертификат соответствия на резервуары для хранения нефтепродуктов воды и жидкости Сертификат на резервуары РГЦ и РВЦ

Чертежи горизонтальных резервуаров

  • Чертеж резервуар горизонтальный цилиндрический двустенный подземный РГЦ-5 ДП Чертеж резервуара РГЦ-5 ДП
  • Чертеж резервуар горизонтальный цилиндрический одностенный подземный РГЦ-10 ОП Чертеж резервуара РГЦ-10 ОП
  • Чертеж резервуар горизонтальный цилиндрический одностенный подземный РГЦ-15 ОП Чертеж резервуара РГЦ-15 ОП
  • Чертеж резервуар горизонтальный цилиндрический одностенный наземный РГЦ-50 ОН Чертеж резервуара РГЦ-50 ОН
  • Чертеж резервуар горизонтальный цилиндрический одностенный подземный РГЦ-50 ОП Чертеж резервуара РГЦ-50 ОП
  • Чертеж резервуар горизонтальный цилиндрический двустенный наземный РГЦ-50 ДН Чертеж резервуара РГЦ-50 ДН
  • Чертеж резервуар горизонтальный цилиндрический двустенный подземный РГЦ-50 ДП Чертеж резервуара РГЦ-50 ДП
  • Чертеж резервуар горизонтальный цилиндрический одностенный наземный РГЦ-55 ОН Чертеж резервуара РГЦ-55 ОН
  • Чертеж резервуар горизонтальный цилиндрический одностенный наземный РГЦ-75 ОН Чертеж резервуара РГЦ-75 ОН
  • Чертеж резервуар горизонтальный цилиндрический одностенный подземный РГЦ-75 ОП Чертеж резервуара РГЦ-75 ОП
  • Чертеж резервуар горизонтальный цилиндрический двустенный подземный РГЦ-75 ДП Чертеж резервуара РГЦ-75 ДП
  • Чертеж резервуар горизонтальный цилиндрический одностенный наземный РГЦ-100 ОН Чертеж резервуара РГЦ-100 ОН
  • Чертеж резервуар горизонтальный цилиндрический одностенный подземный РГЦ-100 ОП Чертеж резервуара РГЦ-100 ОП
  • Чертеж резервуар горизонтальный цилиндрический двустенный подземный РГЦ-100 ДП Чертеж резервуара РГЦ-100 ДП
  • Чертеж резервуар горизонтальный цилиндрический одностенный наземный РГЦ-110 ОН Чертеж резервуара РГЦ-110 ОН

Примеры горизонтальных резервуаров

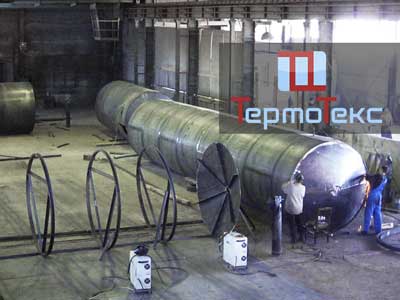

  • Изготовление резервуаров для ГСМ Изготовление резервуаров

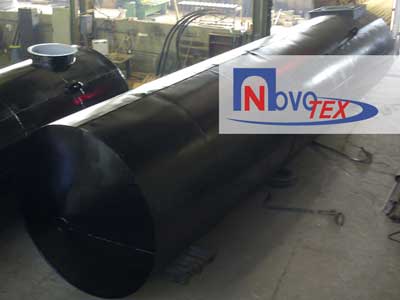

  • Готовый резервуар для ГСМ Готовый резервуар

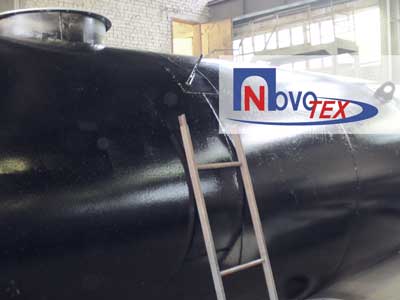

  • Готовая емкость для ГСМ Готовая емкость

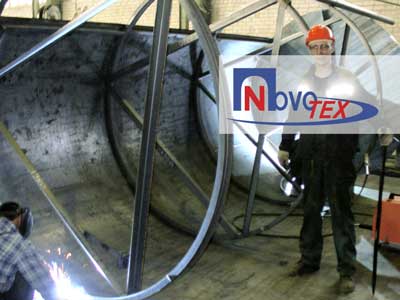

  • Сварка резервуара для ГСМ Сварка резервуара

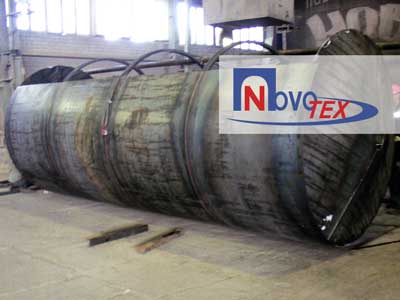

  • Изготовление резервуара для ГСМ Изготовление резервуара

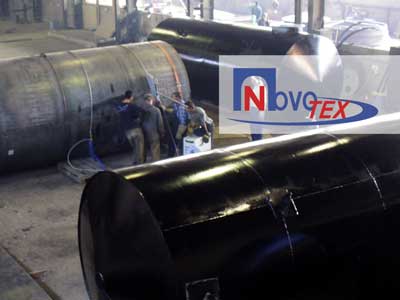

  • Обвязка резервуара для ГСМ Обвязка резервуара

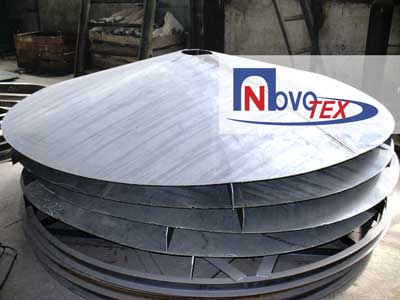

  • Крышки резервуаров для ГСМ Крышки резервуаров

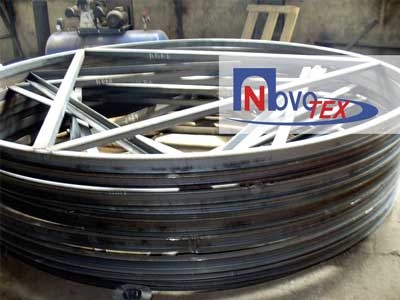

  • Кольца жесткости резервуара для ГСМ Кольца жесткости резервуара
