Откатные ворота

Откатные ворота — конструктивный элемент, служащий для заполнения проёмов в ограждениях и состоящий из подвижных и неподвижных элементов, включая элементы крепления к ограждениям.

В наше время откатные (сдвижные) ворота стали пользоваться большой популярностью. Главным достоинством сдвижных ворот является экономия пространства при открывании. Они также очень удобны в зимнее время, т. к. требуется меньше ухода за зоной открытия ворот. Ворота откатного типа отличаются качеством и простотой в использовании. Они рассчитаны на частое использование.

Основные параметры, габаритные размеры, архитектурные рисунки, а также массу полотна ворот устанавливают в рабочей проектной документации и в договоре (заказе) на изготовление изделий. Ворота могут изготавливаться также в противопожарном варианте

Противопожарные откатные ворота служат защитой от распространения открытого огня в различных помещениях. Каркас полотна ворот выполняется из профильной трубы или гнутого профиля с обшивкой стальным листом и заполнением внутренних полостей минераловатным уплотнителем.

Конструкция и классификация откатных ворот

По месту крепления опорного рельса (балки)

По месту крепления опорного рельса (балки) откатные ворота могут быть с нижней или с верхней балкой

Откатные ворота с нижней балкой
Конструкция откатных ворот данного типа наиболее простая, т. к. не имеет значение конструкция и размеры притолоки. Однако, при изготовлении откатных ворот с нижней балкой и с роликами в зоне проёма предъявляются повышенные требования к чистоте пола около ворот.
Откатные ворота с верхней балкой
Данная конструкция весьма удобна, т. к. балка закрепляется к потолку или к стене, что практически исключает возможность загрязнение опорной балки и роликов.

По расположению опорных роликов

По расположению опорных роликов откатные ворота изготавливаются консольного типа или с роликами в зоне проёма

Откатные ворота консольного типа
Самая сложная конструкция откатных ворот. Несущий профиль является непосредственной частью полотна ворот. Ролики закреплены консольно в стороне от проема, в зависимости от выбранного открывания (правого или левого). Данное обстоятельство накладывает определённые ограничения по прочности всей конструкции.
Откатные ворота с балкой в зоне проёма
Наиболее надёжная конструкция откатных ворот. Ролики жёстко закреплены к краям полотна, что значительно снижает напряжения в крепёжных и опорных элементах ворот. Целесообразно применять такую конструкцию для ворот с верхней балкой, т. к. при нижнем расположении рельсы возможно её загрязнение и выход ролика из зацепления.

По типу привода откатные ворота

По типу привода откатные ворота могут быть с ручным приводом или с электроприводом.

Спецификация откатных ворот

Ассортимент

  • Ворота противопожарные откатные металлические глухие (ВОП).
  • Ворота металлические откатные глухие или с остеклением (ВМО).

Описание

Предел огнестойкости EI 60 (для ВМО не нормируется), где:
  • E — потеря целостности;
  • I — потеря теплоизолирующей способности;
  • 60 — время наступления предельного состояния, мин.

Стандартная комплектация

  • Направляющая балка.
  • Направляющие ролики.
  • Кронштейны крепления роликов.
  • Ограничитель отката (ловушка).
  • Защитный кожух.
  • Комплект доборов и уплотнителей.

Дополнительная комплектация

  • Монтажный комплект.
  • Ручка.
  • Электропривод открывания и закрывания ворот.
  • Калитка с врезным замком и нажимными ручками.
  • Дверной доводчик на калитку.
  • Замок.
  • Уши под навесной замок.
  • Устройство для опечатывания.
  • Система контроля и управления доступом (СКУД).
  • Глазок.
  • Герконовый датчик.

Сертификат на откатные противопожарные ворота

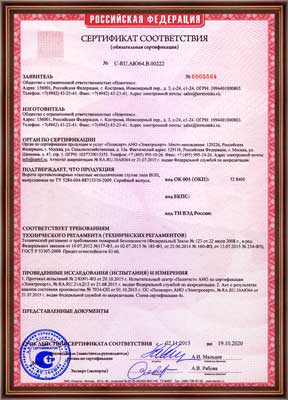

  • Сертификат соответствия на ворота противопожарные откатные металлические глухие типа ВОП Сертификат на ВОП

Чертежи откатных ворот

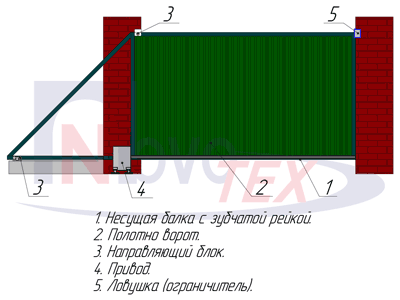

  • Чертеж ВМО, ворот откатных с нижней балкой однопольных ВМО, ворота откатные с нижней балкой однопольные

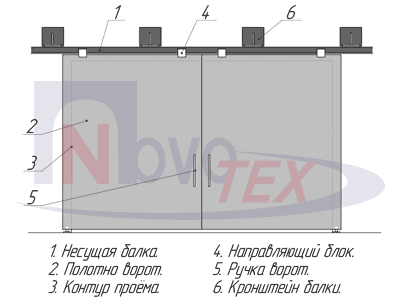

  • Чертеж ВМО, ворот откатых с верхней балкой двупольных ВМО, ворота откатные с верхней балкой двупольные

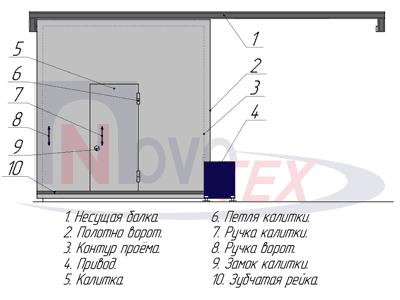

  • Чертеж ВМО, ворот откатых с верхней балкой однопольных ВМО, ворота откатные с верхней балкой однопольные

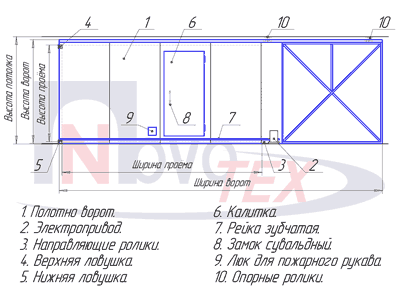

  • Чертеж ВОП, ворот противопожарных откатных с верхней балкой однопольных ВОП, ворота противопожарные откатные с верхней балкой однопольные

Примеры откатных ворот

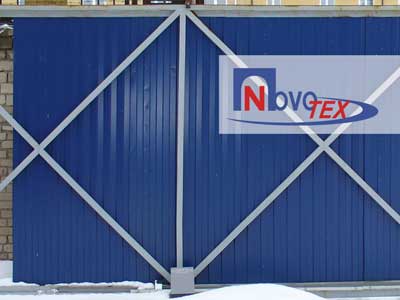

  • ВМО, ворота откатные ВМО, ворота откатные
