Конструкция стальных дверей

Металлическая (стальная) однопольная дверь состоит из коробки (рамы), к которой с помощью петель крепится полотно с вмонтированным в него замком. Полотно изготавливается из листовой стали толщиной 1,2...2 мм. Коробка, как правило, также изготавливается из листовой стали такой же толщины, которая гнётся в сложный профиль. Возможно изготовление торцевого либо углового профиля коробки. Двупольная (двустворчатая) металлическая дверь состоит из коробки и двух подвижных полотен. Пассивное полотно фиксируется, как правило, торцевой задвижкой. Внутреннее пространство полотна и коробки заполняется теплоизоляционным материалом (для утеплённых моделей: ДМУ-1 и ДМУ-2). От внутреннего заполнения зависит не только теплоизоляция, но и звукоизоляция двери.

По желанию заказчика возможно изготовление дверей из нержавеющие стали. Предусмотрено исполнение глухих дверей (без остекления), либо с остеклением.

Самая бюджетная конструкции подразумевают наличие только одного стального листа в полотне (так называемая техническая дверь, ДТ).

Непосредственно в дверной проём устанавливается коробка с петлями, а на следующем этапе на них навешивают полотно. Общий вид двери показан на рисунке.

  • Дверной блок в сборе металлической двери Дверной блок в сборе
  • Коробка дверного блока металлической двери Коробка дверного блока
  • Дверной блок в разрезе без утепления металлической двери Дверной блок в разрезе без утепления
  • Дверной блок в разрезе с утеплением металлической двери Дверной блок в разрезе с утеплением

Рисунок. Металлический дверной блок: 1 — полотно; 2 — коробка; 3 — уплотнитель; 4 — обналичка; 5 — отверстие для противосъемного ригеля (штыря); 6 — отверстие для вертикального ригеля; 7 — монтажное «ушко»; 8 — глазок; 9 — петля; 10 — ребро жёсткости; 11 — наружный стальной лист полотна; 12 — утеплитель

Конструкция стальной двери отличается:

  • прочностью коробки, изготовленной из цельногнутого металлического профиля;
  • удачным дизайном;
  • прочностью дверного полотна, достигаемого за счет рёбер жёсткости;
  • возможностью покраски в различные цвета каталога RAL;
  • возможностью (по желанию заказчика) установки дополнительной декоративной отделки:
    • панелей МДФ с фрезеровкой рисунков и плёнкой ПВХ;
    • накладок из массивов натуральных пород древесины, как правило из дуба;
    • обтяжки полотна винилискожей;
    • обрамление двери элементами ковки.
  • Нижняя петля.
  • Дверная коробка.
  • Отверстие для вертикального ригеля (опция).
  • Листовая сталь.
  • Монтажная коробка замка.
  • Закладные для распорных тяг (опция).
  • Притвор.
  • Рёбра жёсткости.
  • Противосъёмные элементы (опция)
  • Утеплитель.

Стальные двери находят широкое применение в различных областях современной деятельности человека и устанавливаются в жилых многоквартирных и частных домах, в производственных, промышленных, административных зданиях, в учреждениях торговли и т. д.

Прочность и жёсткость дверей, пригодность к эксплуатации в заданных условиях обеспечивается соответствующим конструктивным решением и применяемыми материалами (комплектующими изделиями), в соответствии с конструкторской и нормативной документацией. Металлические двери нашего производства обладают достаточной прочностью и устойчивостью в условиях транспортирования, монтажа и эксплуатации.

Конструкция дверей предусматривает возможность установки запоров, которые могут быть открыты изнутри без ключа: так называемые устройства «Антипаника» по ГОСТ 31471.

Комплектующие изделия могут подвергаться правке (замене), не снижающей заданные характеристики всего изделия.

Влагостойкость, стойкость к статическому воздействию растворов различных солей и другие параметры надёжности определяются производителем декоративного покрытия (краски).

Важным фактором в обеспечении защитных функций являются замок стальной двери: от его качества и надёжности фактически зависит устойчивость к взлому всего изделия. Вторым важным фактором является профессиональная установка стальных дверей.

Естественно, что дополнительные элементы, повышающие степень защиты могут ощутимо увеличить цену стальных дверей.

Двери Новотекс пригодны для использования в умеренно холодном (УХЛ) климате любой категории размещения, кроме пятой, по ГОСТ 15150, при температуре эксплуатации от минус 70 °С и до плюс 45 °С. При рабочей температуре воздуха от минус 70 °С до минус 30 °С обязательно изготовление изделий только из морозостойкой стали.

Конкретные значения габаритных размеров изделий устанавливаются по согласованию с заказчиком, в зависимости от размеров проёмов в здании или сооружении. Вы можете заказать и купить двери любых размеров.

Каждая единица продукции упаковывается, как правило, в гофрокартон.

Перевозка (доставка) противопожарных дверей может осуществляться любым видом транспорта, при условии защиты их от загрязнения и механических повреждений, в соответствии с правилам и перевозок грузов, действующими на данном виде транспорта.

Спецификация на металлические двери

Ассортимент

  • Двери металлические утеплённые (ДМУ).
  • Двери металлические, без утепления (ДМ).
  • Двери технические, без утепления, в один лист металла (ДТ).

Примечания:

  • Двери изготавливаются в однопольном и двупольном варианте. При этом к модели двери добавляется соответствующий индекс, например ДМУ-2 и или ДТ-1.
  • Двери могут выпускаться как с порогом любой высоты, так и без порога.
  • По принципу открывания двери относят к распашным. В связи с этим различают двери правого и левого открывания. Согласно ГОСТ 31173 при открывании полотна на себя дверь считается правой, если петли при этом расположены справа. Для двупольной двери тип открывания определяют по расположению полотна, которое открывается первым.

Назначение

  • Защита находящихся в помещении людей и оборудования от внешних воздействий.
  • Обеспечение прохода людей и перемещения материалов и оборудования.
  • Исключение возможности несанкционированного доступа в помещение.

Стандартная комплектация

  • Полотно двери толщиной 53 мм из листовой углеродистой стали толщиной 1,5 мм.
  • Два контура уплотнителя.
  • Две приварные петли на подшипниках.
  • Замок с нажимной ручкой и тремя ключами.
  • Противосъёмный пассивный ригель на коробке двери.
  • Полимерное покрытие стандартными цветами RAL (7035, 7040, 8017 или 9003).

Дополнительная комплектация

  • Изготовление коробки и полотна из нержавеющей стали.
  • Изготовление коробки и полотна из листовой стали толщиной 2 мм.
  • Доводчик (с рычажной или скользящей тягой, скрытый).
  • Система контроля и управления доступом (СКУД): замок DL 1901 ЕМ, AL 400 или др.
  • Второй замок.
  • «Ночной сторож».
  • Раздельная фурнитура ручек.
  • Вертикальные ригели.
  • Отделка массивом натуральных пород дерева.
  • Отделка панелями МДФ.
  • Обрамление двери элементами ковки.
  • Глазок.
  • Стеклопакет до 75 % от площади дверного полотна.
  • Монтажный комплект.
  • Фрамуга (боковая или верхняя).
  • Полимерная порошковая покраска оригинальными цветами: антик (бронза, серебро, медь) с дополнительными покрытием защитным лаком или любым нестандартным цветом из каталога RAL.
  • Вентиляционная решётка.
  • Увеличение толщины дверного полотна до 80 мм.
  • Дополнительная (третья) петля.
  • Устройство для опечатывания.
  • Отверстие под герконовый датчик.
  • Устройство «Антипаника».
  • Уши под навесной замок.
  • Приварные монтажные «ушки».

Варианты стальных дверей

  • ДМУ-1 глухая ДМУ-1 глухая

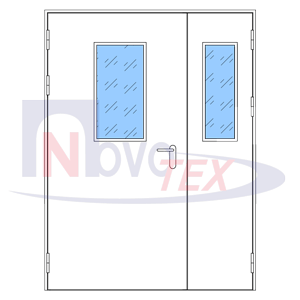

  • ДМУ-2 с остеклением ДМУ-2 с остеклением

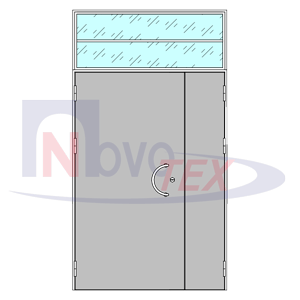

  • ДМУ-2 с остеклённой фрамугой ДМУ-2 с остеклённой фрамугой

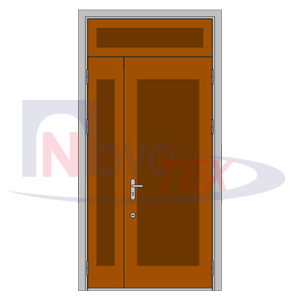

  • ДМУ-2 с фрамугой и панелями МДФ ДМУ-2 с фрамугой и панелями МДФ

Чертеж двери металлической утепленной

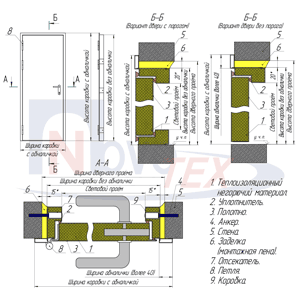

  • Чертеж двери ДМУ-1 (левая глухая) Дверь ДМУ-1 (левая глухая)

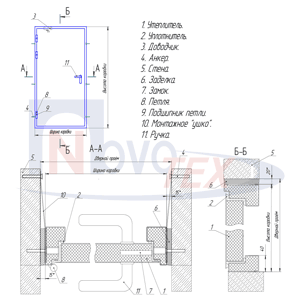

  • Чертеж двери ДМУ-1 (торцевая) Дверь ДМУ-1 (торцевая)

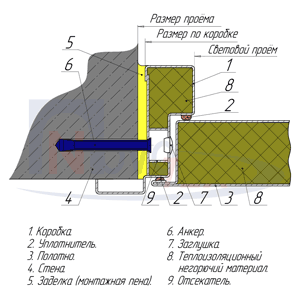

  • Чертеж схемы крепления угловой ДМУ (анкер в прихлоп) Схема крепления угловой ДМУ
    (анкер в прихлоп)

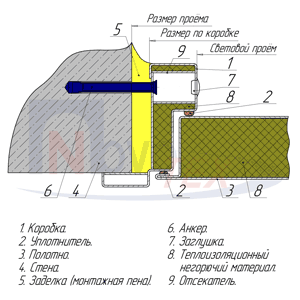

  • Чертеж схема крепления угловой ДМУ (анкер в четверть) Схема крепления угловой ДМУ
    (анкер в четверть)

Примеры металлических дверей

  • Дверь металлическая утепленная ДМУ-1, отделка панелью МДФ ДМУ-1, отделка панелью МДФ
  • Дверь металлическая утепленная ДМУ-1, отделка панелью МДФ ДМУ-1, отделка панелью МДФ
  • Дверь металлическая утепленная ДМУ-1, отделка массивом дуба ДМУ-1, отделка массивом дуба
  • Дверь металлическая утеплённая ДМУ-2 с устройством «Антипаника» ДМУ-2 с устройством «Антипаника»
  • ДМУ-2, отделка массивом дуба ДМУ-2, отделка массивом дуба
  • Дверь металлическая утепленная ДМУ-1, покраска цветом медный антик ДМУ-1, покраска цветом медный антик
  • Дверь металлическая утепленная ДМУ-1, отделка панелью МДФ изнутри ДМУ-1, отделка панелью МДФ изнутри
  • Дверь металлическая утепленная ДМУ-1, отделка панелью МДФ ДМУ-1, отделка панелью МДФ
  • ДМУ-1, замковая зона с двумя замками и задвижкой «ночной сторож» ДМУ-1, замковая зона с двумя замками и задвижкой «ночной сторож»
  • Замковая зона двери с одним замком Замковая зона двери с одним замком
  • ДМ-1, дверь металлическая однопольная с вентиляционными решётками для электроподстанций ДМ-1, дверь металлическая однопольная с вентиляционными решётками для электроподстанций
  • ДМ-2, дверь металлическая двупольная с вентиляционными решётками для электроподстанций ДМ-2, дверь металлическая двупольная с вентиляционными решётками для электроподстанций
  • ДМУ-2, без порога ДМУ-2, без порога
