Секционные ворота представляют собой рамную конструкцию, устанавливающуюся изнутри проема, базируясь по заплечикам и притолоке.
Важные условия при замере ворот
- к моменту замера очень важно проконтролировать уровень чистового пола, если на текущей стадии пола нет, то необходимо отметить его уровень на стене;
- проконтролировать, чтобы заплечики и притолока находятся в одной плоскости;
- определить пространство для открывания ворот – глубины помещения, при этом необходимо обратить внимание на проходящие коммуникации, перемычки и прочие элементы.
Необходимые размеры проема ворот

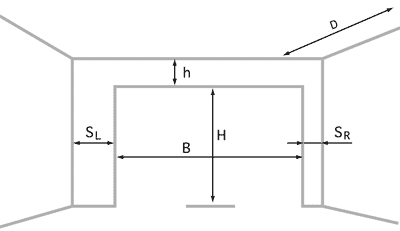

Вид на проем изнутри помещения
- Н — высота проема в свету;
- В — ширина проема в свету;
- SR — заплечник правый, расстояние от края проема в свету до правой стены помещения;
- SL — заплечник левый, расстояние от края проема в свету до левой стены помещения;
- D — глубина помещения, расстояние от притолоки до задней стены помещения;
- h — притолока, расстояние от верхней части проема в свету до потолка.
Для установки подъемно-секционных ворот необходимо пространство для крепления, в связи с этим существует ряд ограничений для притолоки и заплечников. Если притолоки и заплечники малы для установки ворот возможно их увеличения до требуемых минимальных значений, за счет сужения и занижения проема, при этом рекомендуется сравнить полученные размеры получившегося проема с расчетными.
Замер высоты притолоки
Необходимо учесть замеряя высоту притолоки:
- если по притолоке проложены коммуникации (трубы, кабели или прочее) и их невозможно убрать, тогда нижнюю точку коммуникаций принимают за уровень потолка;
- при обнаружении выпуклости в потолке помещения, изготовленного методом литья бетона, за уровень потолка принимают самую нижнюю точку потолка;
- если потолок снижается вглубь гаража, уровень потолка равен точке, находящейся в месте, отстоящем от проема на расстоянии, равном сумме высоты проема и технологического расстояния в 0,7 м;
- если притолока менее 110 мм или 150 мм, при установке потолочного привода, необходимо ее увеличить за счет занижения проема с помощью профильной трубы, деревянного бруса и т.п. Снаружи для закрытия конструкции используется фальшь панель;
- если имеется вторая перемычка, которая не дает воротам открыться, за уровень потолка берут нижнюю точку перемычки;
- если часть притолоки не вертикальна, то за уровень потолка следует принять окончание ровной притолоки. Важно чтобы притолока находилась в одной плоскости с заплечиками;
- если под потолком смонтированы вентиляционные короба или трубы и их невозможно убрать, за уровень потолка принимается самая нижняя точка вентиляционных коммуникаций;
- если притолока достаточна для установки ворот и находится в одной плоскости с заплечиками и неравномерна по высоте рекомендуется ее выравнять;
- Ворота крепятся на заплечики с помощью анкеров или саморезов с дюбелями. Линия крепления проходит параллельно краю проема на расстоянии 45 мм от него;
- если проем обрамлен какими-то материалами, не допускающими возможности закрепления (не выдержат нагрузки саморезы или в материал стены вообще нельзя закрепиться), то следует сделать отступ и соответственно увеличить ширину проема;
- если потолок со скосом по ширине помещения и высота притолоки из-за этого изменяется, то замер осуществляется в соответствии с ниже представленным рисунком.
- если потолок сложен из плит перекрытия с ребрами жесткости, за уровень потолка принимают нижнюю точку ребер плит, в соответствии с ниже представленным рисунком.

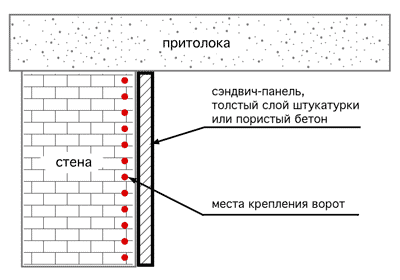

Места крепления ворот к стене
Вид на правый заплечник изнутри проема

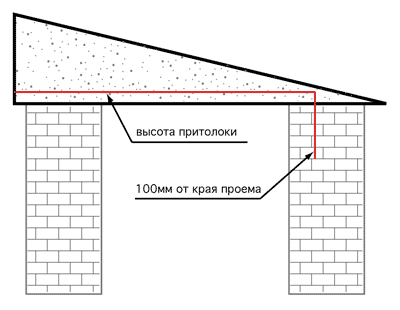

Притолока скошена по ширине проема

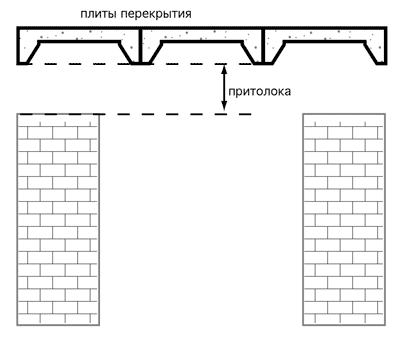

Потолок из плит с ребрами жесткости
Определение типа подъема при замере
Во время замера нужно определиться с возможным типом подъема ворот, в зависимости от наклона и высоты притолоки. Для притолоки, расположенной от 0 до 45 градусов к проему используется тип RP - наклонный подъем. Для вычисления угла наклона используется следующая формула: a = arctg (1/1000)\/
Для притолоки, расположенной под 90 градусов к проему возможны следующие варианты:
- 110-200 мм — пониженный подъем с задним расположением пружин (тип LHR RM);
- 200-350 мм — пониженный подъем с передним расположением пружин (тип LHR FM);
- 350-700 мм — стандартный подъем (тип STD);
- 700-4450 мм — повышенный подъем (тип HL).

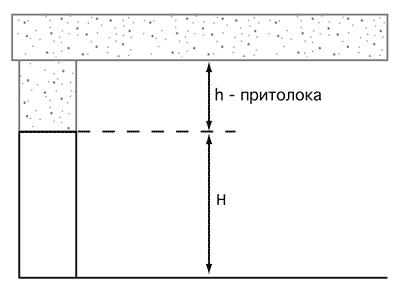

В случае, когда притолока сопоставима с высотой проема, можно установить тип ворот VL – вертикальный подъем. При замере следует проконтролировать, чтобы притолока была не менее суммы высоты проема и технологического расстояния 0,5 м (0,25 м — при монтаже пружин на высоте 1000 мм над проемом. (Тип подъема VM-MM). h = H + 500 (250) мм.

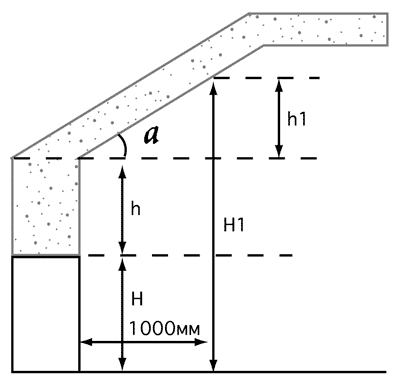

Наклонная притолока
Притолока под 90° к проему
Притолока под 90° к проему
