Передаточные лотки

Передаточные лотки

Передаточные лотки предназначены для передачи документов, бумаг, денег, драгоценностей, оружия и т. п. через защитную перегородку.

Способ передвижения передаточного узла — ручной.

Передаточные устройства используются в банках, пунктах обмена валюты, магазинах, охранных пунктах, на различных режимных объектах и др.

Лотки также могут являться составной частью бронекабин и бронеокон.

Конструкция передаточных лотков соответствует ГОСТ Р 51112-97 «Средства защитные банковские. Требования по пулестойкости и методы испытаний» и ТУ 7399-002-88715310-2012.

Передаточные лотки изготавливаются из листовой стали и обеспечивают защиту по третьему или пятому классу пулестойкости.

Металлические части лотка окрашиваются полимерной краской в любой цвет по каталогу RAL.

Спецификация на передаточные лотки

Щелевой передаточный лоток

Лоток щелевого типа имеет следующие габаритные размеры:
  • ширина: 326 мм;
  • длина: 320 мм;
  • высота: 45 мм.
Высота рабочей камеры составляет 30 мм.

Лабиринтный передаточный лоток

Лоток лабиринтного типа имеет следующие габаритные размеры:
  • ширина: 460 мм;
  • длина: 620 мм;
  • высота: 110 мм.
Высота рабочей камеры составляет 80 мм.

Требования

  • Третий класс защиты по пулестойкости, обеспечивает защиту от пуль ПС с нетермоупрочнённым сердечником, выпущенных из автомата Калашникова АКМ (патрон 57-Н-231), ГОСТ Р 51112-97.
  • Пятый класс защиты по пулестойкости, обеспечивает защиту при обстреле из винтовки СВД калибра 7,62 мм патронами 57-Н-323С (пуля ЛПС со стальным нетермоупрочнённым сердечником) и из автомата АКМ калибра 7,62 мм патронами 57-Н-231 (пуля ПС со стальным термоупрочнённым сердечником), ГОСТ Р 51112-97.

Сертификаты соответстия на передаточные лотки

  • Сертификат соответствия на передаточные лотки 3 класс ЭКЗ 3 класс
  • Приложение к сертификату соответствия на передаточные лотки 3 класс ЭКЗ 3 класс приложение

Чертежи передаточных лотков

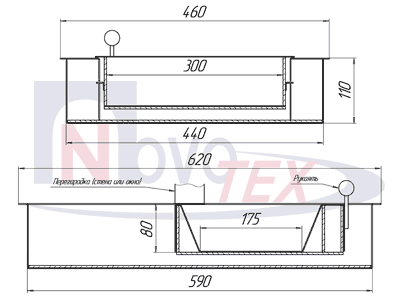

  • Передаточный лоток лабиринтный Лоток лабиринтный

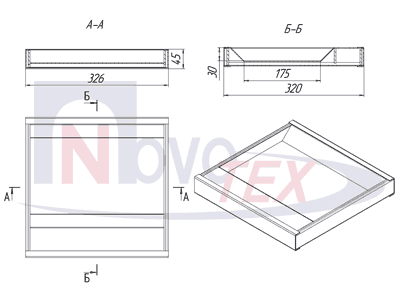

  • Передаточный лоток щелевой Лоток щелевой

Примеры передаточных лотков

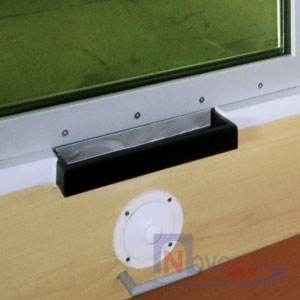

  • Передвижной лоток щелевого типа в составе бронекабины (вид изнутри) Передвижной лоток щелевого типа в составе бронекабины (вид изнутри)

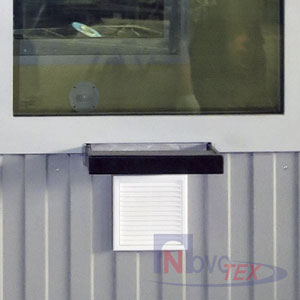

  • Передвижной лоток щелевого типа в составе бронекабины (вид снаружи) Передвижной лоток щелевого типа в составе бронекабины (вид снаружи)
