Пост охраны и наблюдения

Общие сведения

Пост охраны и наблюдения на вышке предназначен для наблюдения за окружающей местностью на охраняемых периметрах важных объектов, передачи сигналов, предупреждения о несанкционированном проникновении, ведения кругового оборонительного боя. Пост обеспечивает защиту от пуль, осколков, ударной волны.

Бронированная наблюдательная вышка представляет модульную сварную мобильную конструкцию сборно-разборного типа, изготовленную в виде одного или нескольких блок-контейнеров четырёх- или шестигранной формы, устанавливаемую на подготовленный фундамент. Сборка осуществляется на месте установки. Пост оборудуются дверьми, обзорными окнами, скрытыми или нескрытыми бойницами, ограждениями, навесами, лестницами, металлоконструкциями. Пол, стены и потолок поста охраны утеплеяются.

Изготавливаемые посты охраны полностью изолированы от воздействия окружающей среды, утеплены, имеется возможность подключения к электроснабжению. В базовой комплектации установлены 3 окна по периметру здания, а также металлическая утепленная дверь. Данная конструкция обеспечивает панорамный вид для охранника.

Используемые материалы эстетичны и устойчивы к различным природно-климатическим условиям, соответствуют всем необходимым нормам эргономики и техники безопасности, создавая условия для полноценной и комфортной работы охранника, вне зависимости от погоды и в любое время суток.

Габаритные размеры и комплектация — по техническому заданию заказчика.
Дополнительная комплектация: систем освещения, отопления, вентиляции, связи, охранной и светозвуковой сигнализации, экстренного покидания верхнего элемента.

Хорошо оборудованный пост в случае обнаружения вероятного противника, позволяет часовому связаться со штабом, чтобы доложить о возникшей ситуации. Бронестекла поста и утолщенный металл позволяет обезопасить часового от обстрела стрелковым оружием. Металлическая сетка предотвращает попадание гранат в уязвимые для взрыва места. Безопасное ведение ответного огня происходит через бойницы.

Полная комплектация вышки

  1. Бойницы с фиксаторами;
  2. Окна из бронестекла;
  3. Противорикошетная обшивка;
  4. Противогранатные сетки на бойницах;
  5. Датчики открытия люка, дверей и бойниц;
  6. Двери, запирающиеся снаружи и изнутри;
  7. Пожарный извещатель в кабине;
  8. Кнопки тревоги в кабине и опоре вышки;
  9. Датчики вскрытия шкафов электрооборудования;
  10. Видеокамера с ИК-подсветкой, предназначенная для наблюдения за часовым;
  11. Эвакуационный люк из кабины и набор необходимых средств для эвакуации;
  12. Устройства запуска сигнальных ракет;
  13. Отопительное оборудование;
  14. Стационарные прожекторы освещения ближней территории;
  15. Поворотные прожекторы освещения дальней территории;
  16. Средства громкоговорящего оповещения;
  17. Средства светозвукового оповещения;
  18. Средства связи;
  19. Огнетушители;
  20. Источники бесперебойного питания;
  21. Системы автоматической вентиляции кабины;
  22. Внутренние светильники для подсветки приборов управления в темное время суток;
  23. Ручные фонари с генератором для подсветки приборов управления в темное время суток;
  24. Полки для установки портативной радиостанции;
  25. Антенны для радиостанции;
  26. Розетки для зарядного устройства батарей радиостанции;
  27. Диэлектрические коврики на полу опоры.

Типовой проект поста охраны

Технические решения, принятые в конструктивной части проекта соответствуют требованиям нормативных документов, действующих на территории Российской Федерации, обеспечивают конструктивную надежность, устойчивость и эксплуатационную безопасность обьека при выполнении его в соответствии с выданной проектной документацией.
  1. Рабочие чертежи сооружения под пост охраны разработаны на основании задания на проектирование;
  2. За относительную отметку 0,000 принята отметка низа опорной пластины (основания № 1);
  3. Проект разработан для следующих условий строительства:
    • полная расчетная нагрузка от снегового покрова для IV района — 240 кг/м²;
    • скоростной напор ветра для III района — 23 кг/м².
  4. Коэффициенты перегрузки и динамичности приняты по СНиП 2.01.07-85 Нагрузки и воздействия. Нормы проектирования;
  5. Расчет металлоконструкций произведен в соответствии со СП 16.13330.2011 «Стальные конструкции. Нормы проектирования»;
  6. Изготовление и монтаж металлоконструкций производить в соответствии со СП 70.13330.2012 «Несущие и ограждающие конструкции», ГОСТ 23118-2012 «Конструкции стальные строительные», СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций». При монтаже осуществлять геодезический контроль монтажа металлоконструкций;
  7. Сварку конструкций производить согласно требованиям СНиП СП 16.13330.2011. Высоту сварных швов принять по наименьшей толщине свариваемых деталей;
  8. Болты нормальной точности по ГОСТ 7798-70*, неоговоренный класс прочности 5.8 по ГОСТ 1759-87. Под головки болтов и под гайки должны устанавливаться по одной круглой шайбе. Гайки должны быть закреплены от самоотвинчивания постановкой контргаек. Гайки и контргайки должны быть затянуты до отказа ключом с длиной рукоятки 150…200 мм для болтов М12, 250…300 мм для болтов М16, 450…500 мм для болтов М20, 600…650 мм для болтов М24 с усилием не менее 30 кг. Разность номинальных диаметров отверстий и болтов принимать равной 3 мм, кроме оговоренных в чертежах КР (конструктивные решения). Болтовые соединения, включая головки болтов, гайки, выступающие части резьбы болтов, должны быть очищены, загрунтованы. Для защиты соединения на болтах может использоваться грунтовка, применяемая для защиты соответствующей конструкции;
  9. Защита стальных строительных конструкций от коррозии должна производиться в соответствии с требованиями СП 28.13330.2012 «Защита строительных конструкций от коррозии», ГОСТ 9.402-2004 «Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию», СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии». Для обеспечения надежности защитных покрытий металлоконструкции должны быть полностью защищены от коррозии на заводе-изготовителе. При отсутствии у заказчика возможности размещения заказа на заводе, имеющем оборудование для полной защиты от коррозии металлоконструкций, допускается подготовка поверхности и грунтование проводить на заводе, а окончательную окраску на строительно-монтажной площадке.

Примечания по устройству буронабивных свай

  1. Грунты основания фундаментов должны быть защищены от увлажнения поверхностными водами и от промерзания в период строительства;
  2. В качестве фундаментов проектом приняты буронабивные сваи из мелкозернистого бетона, круглого сечения Ø 500 мм. Марка бетона по прочности В15, по морозостойкости F75, плотность бетона W6;
  3. Перед устройством сваи необходимо уплотнить забой пробуренной скважины тяжелыми цилиндрическими трамбовками с втрамбовыванием щебня;
  4. Армирование свай, принятое в проекте смотреть на листе КР-4;
  5. Основным работам по устройству свайных фундаментов должны предшествовать подготовительные работы:
    • разбивка осей свайного поля;
    • планировка площадки;
    • изготовление арматурных каркасов и анкерных групп.
  6. Сваи следует бетонировать непосредственно после бурения;
  7. Допускаемые отклонения оси сваи не должны превышать 50 мм;
  8. Приемка работ по устройству свайных фундаментов должна производиться на основании:
    • проекта свайных фундаментов;
    • паспортов заводов-изготовителей на товарный бетон;
    • актов лабораторных испытаний контрольных бетонных образцов;
    • исполнительных схем расположения свай с указанием их отклонений в плане и по высоте.
  9. Производство и приемку свайных работ вести в соответствии с СП 45.13330.2012;
  10. Указания по предотвращению воздействия сил морозного пучения:
    • все конструкции фундаментов, соприкасающиеся с грунтом обмазать горячим битумом за 2 раза (ГИ-2);
    • наружную поверхность буронабивной сваи обернуть до бетонирования двумя слоями толя (ГИ-3).

Чертежи поста охраны

  • Пост охраны. Вид 1 Пост охраны. Вид 1

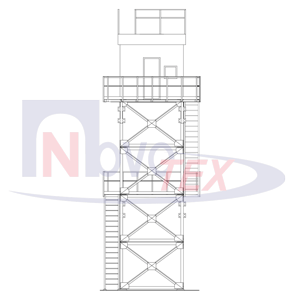

  • Пост охраны. Вид 2 Пост охраны. Вид 2
