Резервуар стальной вертикальный РВС 20

Резервуар вертикальный РВС 20 ОН

  • Материал: 09Г2С-12.
  • Внутреннее покрытие: грунт Акрус Прайм — 1 слой, эмаль Акрус Лонг — 1 слой.
  • Наружное покрытие: ЭП-1267 - 2 слоя.
  • Резервуар поставляется с ответными фланцами или заглушками согласно таблице штуцеров.
  • Материал прокладок: Паронит ПК.
  • Масса: 2350 кг.
Резервуар поставляется с неприваренными: лестницей, площадкой обслуживания и ограждением площадки обслуживания. Сварка данных конструкций производится на месте монтажа силами и средствами Заказчика и за его счет.

Транспортировка резервуара РВС 20 ОН

На время транспортировки фланцы всех открытых штуцеров укрыть плёнкой. Плёнку закрепить проволокой. Снег, грязь, вода, осадки во время транспортировки внутрь резервуара попасть не должны.

Спецификация на резервуар РВС 20 ОН

Техническая характеристика Значение
Код продукции 3615
Назначение аппарата Хранение нефраса
Группа аппарата
Вместимость 20 м³
Класс опасности по ГОСТ 12.1.007-76 3
Пожароопасность по ГОСТ 12.1.004-91 да
Категория и группа взрывоопасности по ГОСТ 12.1.011-73 да
Коррозионность нет
Температура максимальная +40 °С
Температура минимальная -30 °С
Температура окружащей среды максимальная +45 °С
Температура окружащей средыминимальная -35 °С
Основной материал 09Г2С-12
Скорость коррозии 0,1 мм/год
Прибавка на коррозию 2 мм
Установленный срок службы 20 год
Число циклов нагружения за весь срок службы не более 1000
Наименование рабочей среды и ее состав Нефрас
Форма аппарата цилиндрический
Диаметр резервуара максимальный 2610 мм
Ширина резервуара 2610 мм
Высота резервуара 5725 мм

Таблица штуцеров РВС 20 ОН

Наименование Количество Проход условный Ду Давление условное Ру Используемые фланцевые соединения Ответный фланец заглушка
Подвод рабочей среды 1 32 мм 0,6 МПа Исп. 1 ГОСТ 12820-80 фланец
Отвод рабочей среды 1 50 мм 0,6 МПа фланец
Для датчика уровня 1 100 мм 1,6 МПа -
Для вентиляции 1 50 мм 0,6 МПа заглушка
Люк-лаз 1 800 мм - - заглушка

Комплектация резервуарова РВС 20

  • Резервуар РВС 20 одностенный наземный;
  • Люк-лаз Ø800 с крышкой Ø900;
  • Опора;
  • Рым строповочный;
  • Лестница;
  • Площадка обслуживания круговая с ограждением.

Сертификат соответстия на резервуары

  • Сертификат соответствия на резевруары стальные горизонтальные и вертикальные цилиндрические для хранения нефтепродуктов воды и жидкости
    Сертификат на резервуары РГЦ и РВЦ

Чертежи вертикальных резервуаров

  • Чертеж общий вида РВС 20 ОН

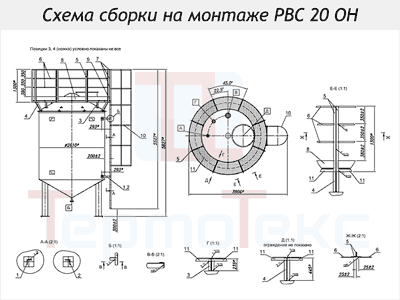

  • Чертеж схемы сборки на монтаже РВС 20 ОН

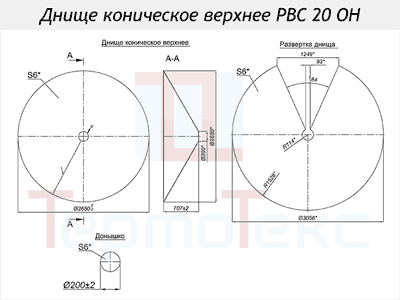

  • Чертеж днища конического верхнего РВС-20 ОН

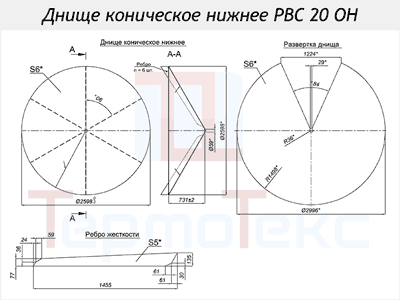

  • Чертеж днища конического нижнего РВС-20 ОН

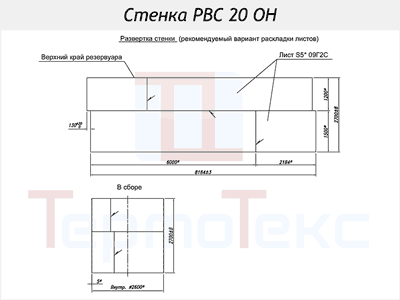

  • Чертеж стенки РВС-20 ОН
  • Чертеж лестницы РВС-20 ОН

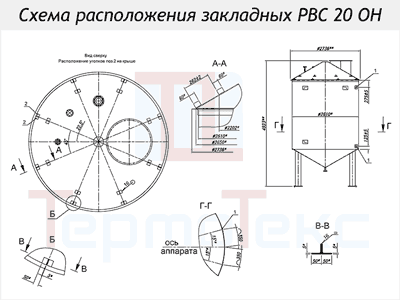

  • Расположение закладных РВС-20 ОН

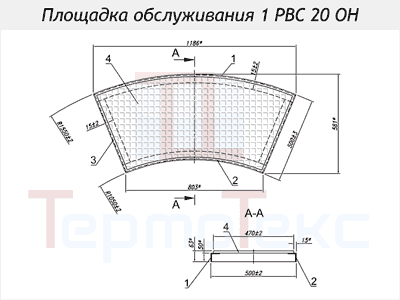

  • Площадка обслуживания РВС-20 ОН

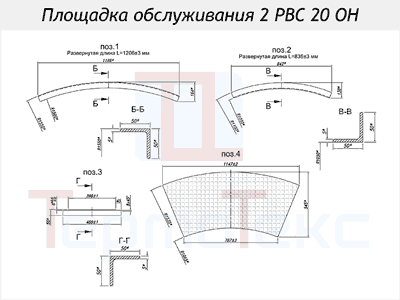

  • Площадка обслуживания РВС-20 ОН

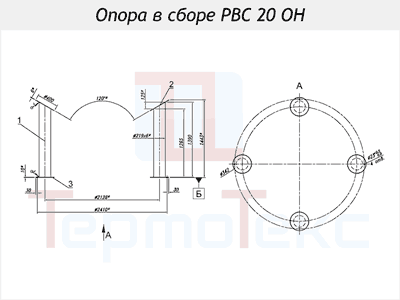

  • Опора в сборе РВС-20 ОН

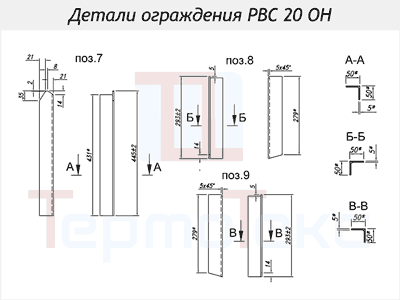

  • Детали ограждения РВС-20 ОН
