Сушильная машина для льняной тресты и отходов трепания

Энергосберегающая модульная сушильная машина обеспечивает сушку тресты и отходов трепания. Данная машина имеет возможность агрегирования с серийно выпускаемым теплогенератором, работающем на льняной костре или другом топливе. Технологическое обоснование машины осуществлено сотрудниками кафедры технологии производства льняного волокна Костромского государственного технологического университета (КГТУ).

Применительно к производительности типового мяльно-трепального агрегата (МТА) сушильная машина имеет три модуля общей длиной примерно 15 м. При этом её ширина составляет 2,2 м, а высота – 1,5 м.

Основным преимуществом машины является её пониженные металлоёмкость и габариты, а также энергоэффективность: 2500 кДж на 1 кг удаляемой влаги, что почти в 2 раза меньше, чем у применяемых на практике сушильных машин.

ООО «Новотекс» является производственным предприятием, которое способно самостоятельно без посредников изготовить и поставить данную сушильную машину. Конструкция сушилки запатентована сотрудниками КГТУ, с которыми мы ведём тесное сотрудничество.

Схема сушильной машины

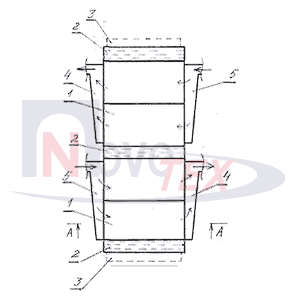

Схема сушильной машины представлена на рисунке 1. Новизной схемы является подача теплоносителя вдоль стеблей с одновременным прогревом средней части слоя поочерёдно сверху и снизу. Новая машина содержит сушильную камеру, состоящую из нескольких секций 1, дополнительные камеры 2, транспортер 3, всасывающие 4 и выпускные 5 воздуховоды, в разных секциях, располагающиеся с разных сторон и связанные с аэродинамической системой.

  • Схема сушильной машины с щелевой камерой Рис. 1. Схема сушильной машины с щелевой камерой

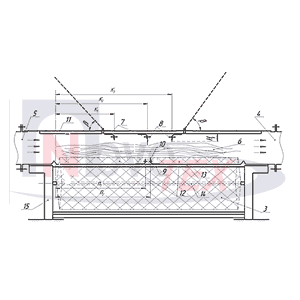

  • Поперечное сечение сушильной камеры Рис. 2. Поперечное сечение сушильной камеры

Отличительной особенностью обладает сушильная камера (рис.2).

В ней над слоем материала 6 имеются направляющие 7 и закрепленные на них козырьки с кромками 8. Подобные элементы имеется и под слоем, соответственно 9 и 10. Направляющие установлены с возможностью регулирования расстояний между их кромками и боковой стенкой камеры. Эти расстояния регулируются в зависимости от свойств и состояния высушиваемого материала.

Кромки козырьков являются криволинейными. Верхняя часть камеры-экран открывается для её обслуживания и может быть выполнена одностворчатой или двухстворчатой, например, состоящей из крышек 11. Нижняя часть камеры является одновременно поддоном 13. К внутренней части транспортера вблизи козырьков, расположенных под слоем материала, закреплены скребки 12 для перемещения сора. Под ветвью транспортера с материалом кромка одного из козырьков, закрепленного на листе с прогибом, является опорой ветви транспортера, исключающей её провисание.

Транспортер перемещается посредством вращающегося вала 14. Стенки камеры и воздуховодов изготовлены с применением теплоизоляционного материала. Транспортер, дополнительные камеры и секции с сушильными камерами закреплены на основании 15. В дополнительных камерах расположены воздушные замки, перекрывающие сечение сушильной камеры.

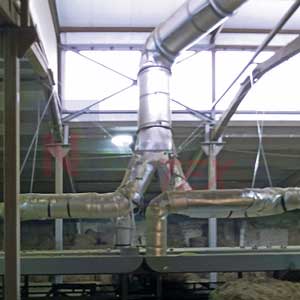

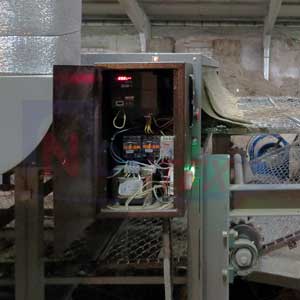

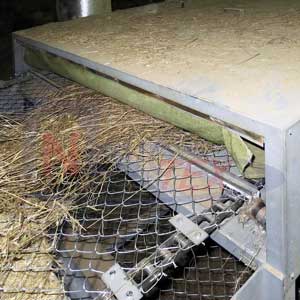

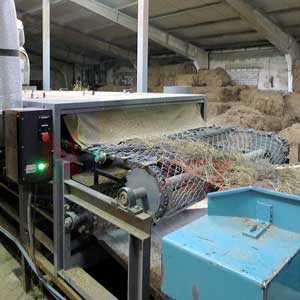

Пример сушильной машины

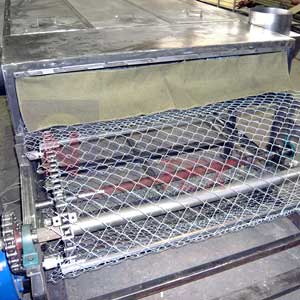

  • Общий вид сушильной машины (в процессе сборки) Общий вид сушильной машины (в процессе сборки)

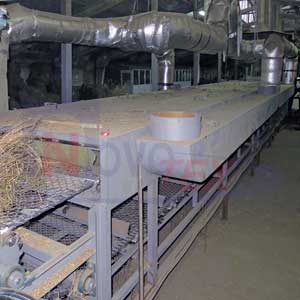

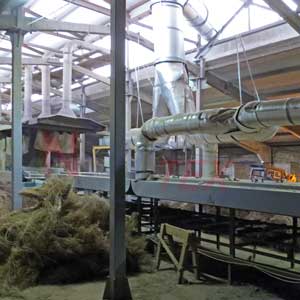

  • Общий вид модуля сушильной машины Общий вид модуля сушильной машины
  • Общий вид модуля сушильной машины Общий вид модуля сушильной машины
